三防平板设计-​环境光/亮度/接近传感器模块电路
时间:2024-08-20 作者:乐凡信息 浏览:132

三防平板中的环境光/亮度/接近传感器模块电路

接近传感器芯片的(Proximity Sensor)常见型号为 SFH7741。该电路类似一个光电开关,电路如图 1 所示。当物体接近该 IC 时,3 脚输出一个信号电平;没有物体靠近时,3脚输出另一个信号电平。

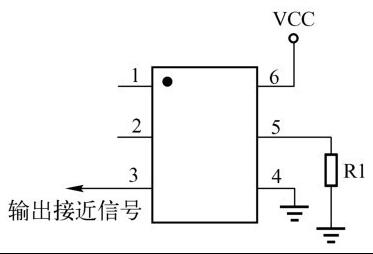

图1 接近传感器SFH7741的电路


三防平板中的亮度传感器电路


亮度传感器(Light-Sensor)电路如图 2 和图 3 所示,图 2 所示只是简单地采用一个光敏元器件,该元器件会根据亮度的不同,使阻值发生变化,从这个元器件两端就可以取出代表不同亮度的电压值了,这类光敏元器件有:光敏电阻、光敏二/三极管、光电池等。

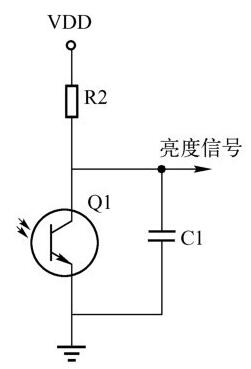

图2 亮度传感器电路1

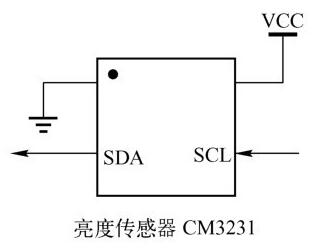

图3 亮度传感器电路2

三防平板中的另一种亮度传感器则是集成电路封装的,如型号为CM3217/CM3204等的亮度传感器。这类亮度传感器输出的不是模拟电压信号,而是经过I2

C总线输出数字的亮度数据,便于和微处理器接口连接如图4所示。这类接口和前述的I2

C总线工作原理是一样的,需要软件的支持。


环境光传感器电路


环境光传感器(Ambient Light Sensor)用于检测周围环境光线的亮暗情况。当周围的光线大于或小于所设定的某个值时,可对屏幕亮度进行调整,或者进行其他的控制。常见型号有TSL2563、AL3010,其电路如图13-19所示。

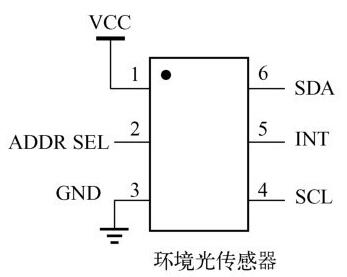

图4 环境光传感器电路

环境光传感器的引脚说明:

VCC:电源;

ADDR SEL:地址选择,确定该芯片的I2

C地址;

GND:接地;

SCL:I2

C总线的时钟线;

INT:中断,当达到或超过设定值时,中断脚输出一个信号电平,即中断脚输出一个中断信号;

SDA:I2

C总线的数据线。

环境光传感器的工作原理:加电后,该芯片首先初始化,然后工作,当周围的环境光线高于该芯片的设定值时,中断引脚输出中断信号送给 CPU,CPU 从传感器取出代表亮度的数据信号后,进行相应的调整或控制。当然,不用中断引脚也是可以的,只要按照设定的时间间隔,通过I2

C总线读取亮度数据,然后,经微处理器分析这个亮度数据,再进行相应的调整和控制即可。

同样,该芯片由 I2

C 总线控制,所以也需要驱动软件的支持才能正常工作。所有的信息、控制命令和亮度数据都由I2

C总线进行传送。


 三防平板中的震动电动机Vibrator


震动电动机(Vibrator)可以使设备产生振动的效果,其电路很简单,就是让电动机加电旋转,从而产生振动(的作用)。震动电动机的电路如图 5 和图 6 所示,其中的符号,就是电动机。

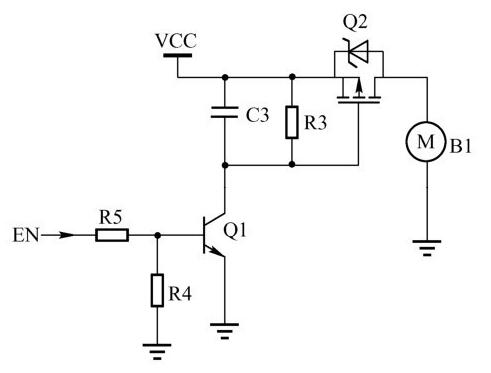

图5 震动电动机电路1

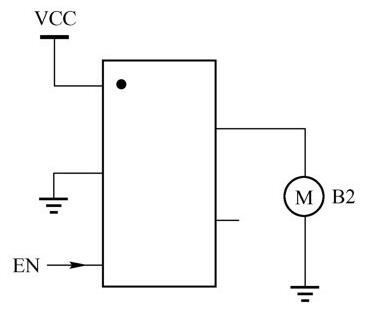

图6 震动电动机电路2



上面两个三防平板中的震动电动机电路的工作原理都是一样的,当EN信号为高电平,即EN信号使能时,电动机振动;当EN低电平时,电动机没有电压输入,从而不振动。
