三防平板电脑中电子罗盘/指南针（Compass）概述

地球的磁场分为南北极，利用地球磁场的大小就可以确定方向,磁阻传感器便是一种根据磁场大小来确定方向的元器件，当磁场的大小发生变化时，磁阻传感器的阻值就会发生相应的变化。同样的，磁阻阻值的变化，也反映了磁场大小发生了变化，这样就能够根据磁场大小的变化，来判定磁场的方向，这样磁阻传感器便能指示方向了。

单个磁阻传感器只能检测/指示一个方向，为了能够立体地指示方向，在X、Y、Z三个轴上，每个轴都安装一个磁阻传感器，这样就成了三轴/三维电子罗盘，又叫三轴电子指南针。

根据制作材料的不同，电子罗盘/指南针分为磁阻传感器、磁通门传感器和霍尔效应传感器三种，主要用于指示方向。三防平板电脑中在 GPS 信号被阻挡或 GPS 静止时，可代替 GPS 做导航定向应用。

电子罗盘/指南针常见的型号有：AK8975、HMC5883、AMI3D6等。在一些场合，电子罗盘/指南针需要和加速计配合使用，才能达到更好的效果。

三防平板电脑中电子罗盘/指南针电路的工作原理

三防平板电脑中电子罗盘/指南针的电路以AK8975为例说明，如图1所示。

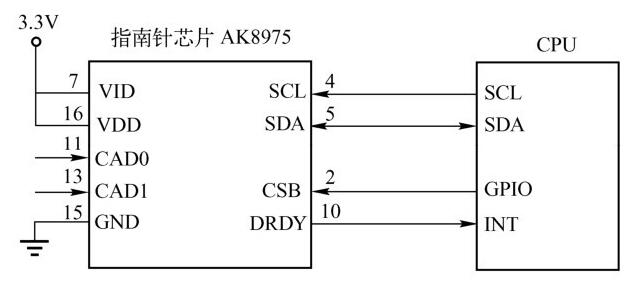

图1 三防平板电脑中指南针AK8975电路的连接图

三防平板电脑中指南针芯片AK8975引脚的定义：

VID、VDD：接电源；

GND：接地；

SCL：I2

C总线的时钟；

SDA：I2

C总线的数据；

CSB：芯片选择；

DRDY：数据就绪/中断输出信号；

CAD0、CAD1：芯片地址引脚。

其他引脚悬空，不接。

三防平板电脑中指南针芯片AK8975的电路原理：CAD0、CAD1根据“0和1”的不同组合确定地址，当芯片 AK8975 感觉到方向发生变化时，经过 DRDY 脚向 CPU 发出中断信号，CPU 经过I2

C 总线（SCL、SDA）取出代表方向的数据送给应用程序进行显示处理。在平板电脑中，仅有电子罗盘芯片是不够的，还要有软件程序，才能实现指南功能。

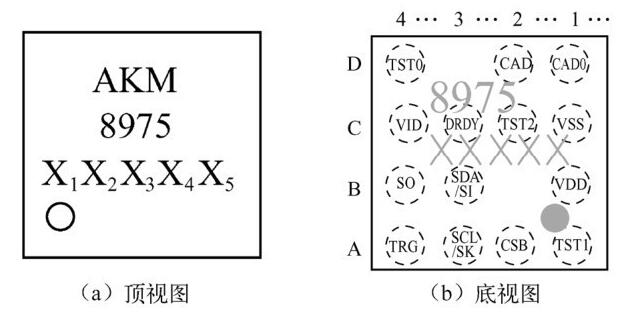

指南针芯片AK8975有多种封装形式，图2是其顶视图和底视图。

图2 三防平板电脑中指南针芯片AK8975的顶视图和底视图
