1．平板定制方案电路原理图设计要求

平板定制方案电路原理图用于表达电子硬件体系的结构组成和工作原理，是印制电路板（PCB）设计的基础，也是电子/电气工程技术人员进行技术交流的最基本形式。进行电路原理图绘制时，应满足如下要求。

● 需要体现所表达电子硬件体系的结构组成和工作原理，这是绘制电路原理图的基本要求。

● 要根据表达的功能形成模块，要有一定的流向性，如从一侧到另一侧、从上到下或自下而上，这样可以增加可读性，便于电路原理分析、电路设计检查和技术交流。

● 要规范化，要使用工程界众所周知的元器件符号和标注方法，电路表达要集中而不宜分散。

2．平板定制方案元器件库基本知识

平板定制方案在讲述Altium Designer 10之前先来认识一下元器件库中的元器件及其封装格式，这里的封装与元器件的外形及工作原理相对应。Altium Designer 10提供了原理图元器件库和PCB封装库，并且为设计新的元器件封装提供了封装向导程序，简化了封装设计过程。平板定制方案原理图元器件库中的元器件用来描述各引脚的作用，而PCB封装的引脚既与原理图相对应，同时又是元器件的物理封装，即引脚实际位置、大小、距离等的情况。

不同的元器件库（尤其是个人生成的）定义的元器件名称可能不完全一致。下面列举Miscellaneous Devices.lntLib和Miscellaneous Connectors.lnLib库中常用的元器件名称和封装，如表1所示。

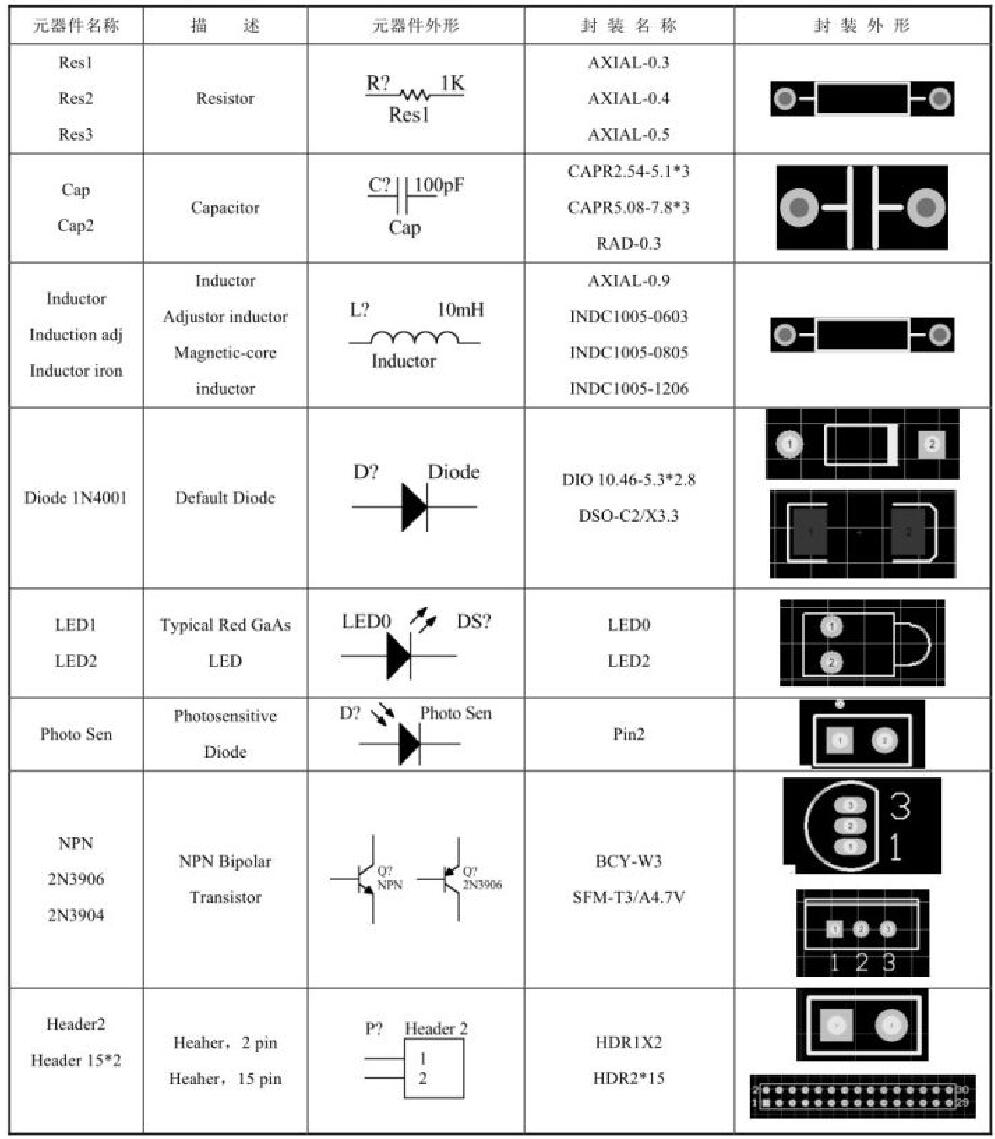

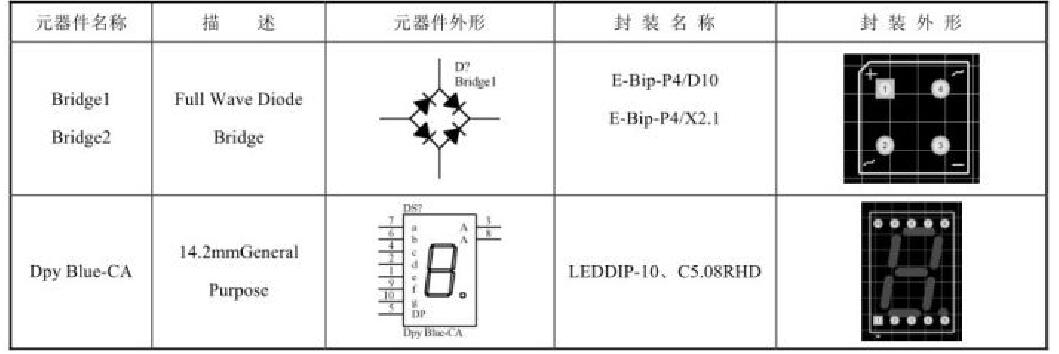

表1常用的元器件名称和封装
